女人精aaa**一级毛片女女,一级特黄色,女人十八毛片免费特黄,成人毛片18岁女人毛片免费看,毛片网站免费观看,大香线蕉97久久,素股中文字幕

天水長(cháng)城新科電器有限公司

當前位置:首頁(yè) > 企業(yè)文化 > 產(chǎn)品知識 >

欄目列表Column List

表帶觸指材料國產(chǎn)鈹銅與進(jìn)口鈹銅組織的差別

時(shí)間: 2021-05-10 | 來(lái)源: www.yongniannet.com | 關(guān)注:

  鈹銅合金是一種優(yōu)質(zhì)的高級彈性材料,用來(lái)制作各種高級彈性元件。我國從60年代就能生產(chǎn)各種牌號的鈹銅,在很大程度上滿(mǎn)足了國民經(jīng)濟的需要。但是,目前在一些高技術(shù)領(lǐng)域仍使用進(jìn)口鈹銅。因為進(jìn)口鈹銅性能優(yōu)于國產(chǎn)鈹銅。本文利用金相組織的差別,分析QBe2和C1720合金性能不同的原因。

  1、國產(chǎn)鈹銅與進(jìn)口坡銅的金相組織

  1.1 原材料成分

  為了研究國產(chǎn)鈹銅與進(jìn)口鈹銅性能差別的原因,對國產(chǎn)QBe2合金和日本進(jìn)口的C1720合金進(jìn)行了金相觀(guān)察,檢查顯微組織的差別。這兩種合金成分(質(zhì)量分類(lèi))如表1??梢钥吹紹e的含量是一樣的,差別在Ni和Co。原材料的厚度均為0.35mm,但C1720,QBe2合金的變形率分別為25%和15%。

  1.2 金相組織

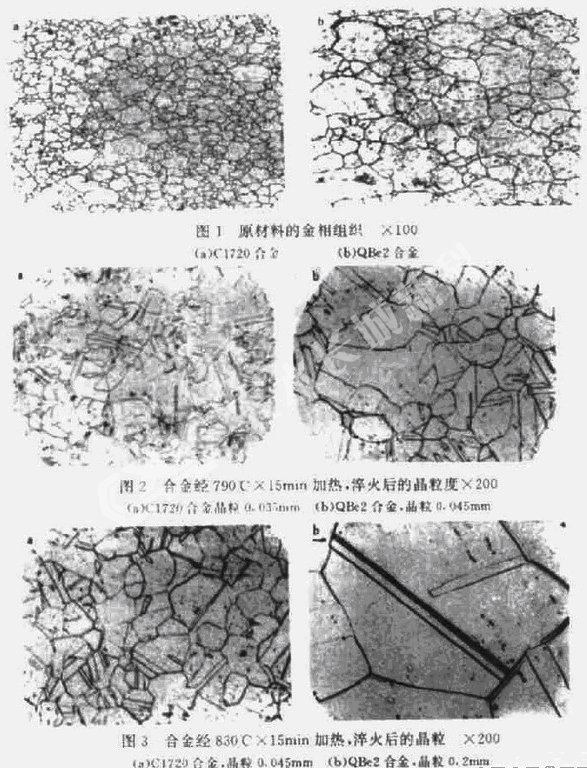

  圖1為原材料的金相照片??梢钥吹?,QBe2合金的晶粒尺寸約為C1720合金的2倍,而且晶粒大小差別大。圖2是將兩種合金在790℃×15min加熱淬火后的晶粒。這時(shí)的晶粒尺寸和圖1的相差不大。圖3是經(jīng)830℃×15min加熱,淬火后的晶粒。明顯地看到,QBe2合金的晶粒粗大,是C1720合金的4倍。圖4是320℃時(shí)效后的金相組織。QBe2合金有嚴重的晶界反應,且晶內有析出反應,而C1720合金則沒(méi)有。

表帶觸指材料國產(chǎn)鈹銅與進(jìn)口鈹銅組織的差別

  2、分析討論

  合金顯微組織與材料成分、加工工藝和熱處理制度有關(guān)。C1720合金晶粒細小而均勻與下列因素有關(guān):①加工工藝,由于國外加工手段較國內優(yōu)越,他們可以采用大的道次變形量進(jìn)行加工,使得合金再結晶時(shí)獲得細小而均勻的晶粒;②采用低溫或中溫中間退火處理,減少晶粒的長(cháng)大;③加入Co元素,阻礙晶粒的長(cháng)大,抑制晶界反應。QBe2合金在生產(chǎn)過(guò)程中因設備能力有限,道次變形量小,中間退火又都采用高溫淬火法,又沒(méi)有Co的作用,因此,晶粒粗大且不均勻。在時(shí)效時(shí),發(fā)生嚴重的晶界反應。加Ni的合金和加Co的合金性能有一定的差別(如圖4所示)。加Co合金的硬度高于加Ni的合金。

表帶觸指材料國產(chǎn)鈹銅與進(jìn)口鈹銅組織的差別

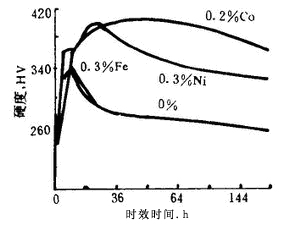

  圖4 Fe、Ni、Co對Cu-Be合金在300℃時(shí)效時(shí)硬度的影響

  關(guān)于鈹銅合金中加Ni好還是加Co好,現在沒(méi)有統一的看法。我國鈹銅牌號基本上是沿用前蘇聯(lián)的牌號。他們認為加Ni加Co作用一樣。我國當時(shí)就按照前蘇聯(lián)的合金生產(chǎn),而西方國家生產(chǎn)的鈹銅,大多是加Co,或是同時(shí)加Ni和Co,然而Ni也只占很小的比例。如C1720合金中的Ni只有0.O1%,而Co則為0.22%。他們的產(chǎn)品性能較好而且穩定?,F在看來(lái),我國應該研究Co對鈹銅的作用。

  3、結束語(yǔ)

  通過(guò)對比觀(guān)察C1720合金和QBe2合金的組織,可以看到,C1720合金的金相組織比QBe2合金好,晶粒較細小而均勻,時(shí)效時(shí)無(wú)晶界反應。因為C1720的組織因素,使其具有一穩定的較高的性能。而QBe2合金(其它鈹銅合金都一樣)的晶粒粗大、大小不均勻,時(shí)效時(shí)晶界擇優(yōu)析出嚴重。
